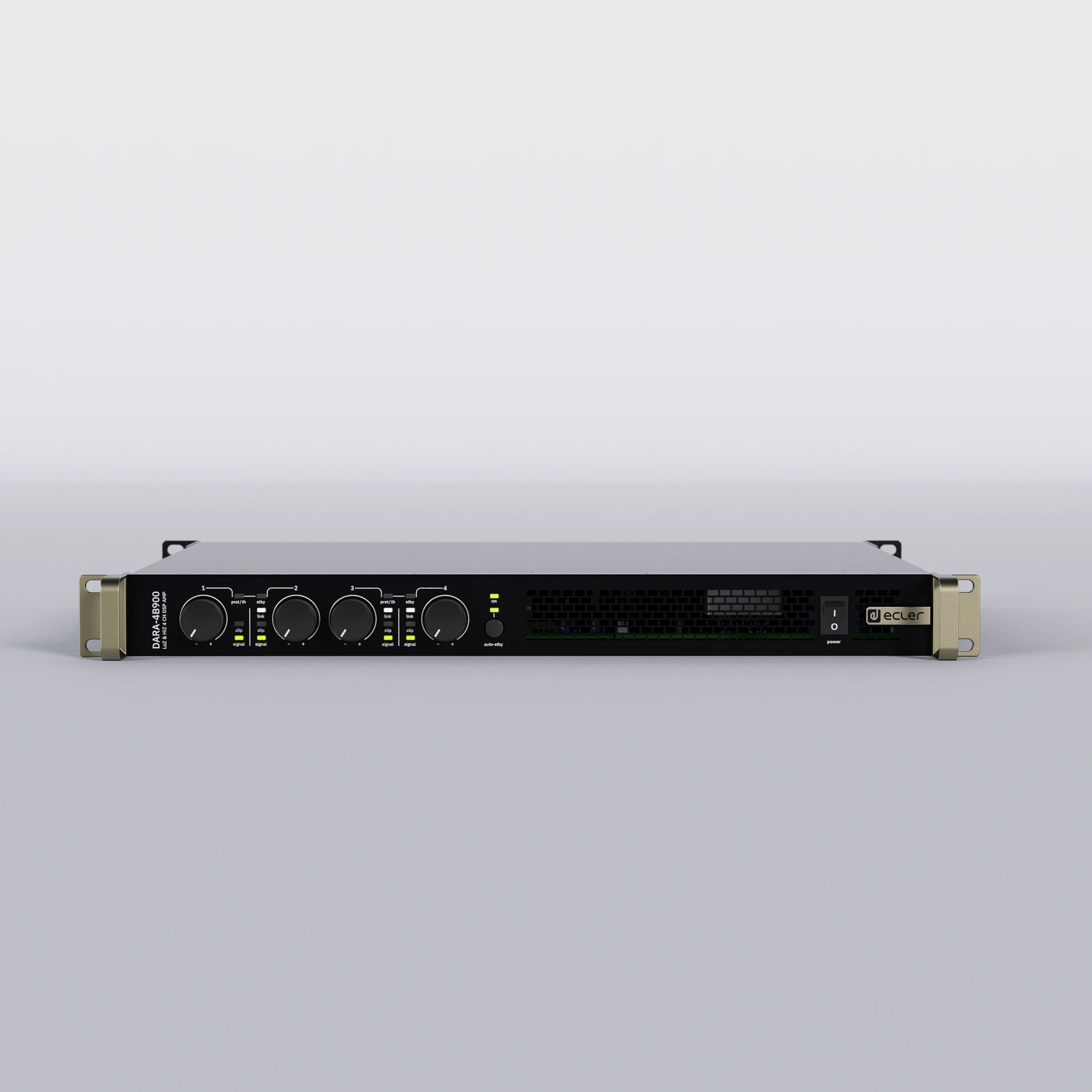

AMPLIFIER ECLER DARA-4B900

AMPLIFIER ECLER DARA-4B900

MIÊU TẢ

• DARA-4B900 là bộ khuếch đại công suất Class D hiệu suất cao, có khả năng kết nối mạng, được phát triển cho các hệ thống âm thanh chuyên nghiệp yêu cầu tính linh hoạt, hiệu quả và khả năng điều khiển hệ thống đáng tin cậy. Cung cấp công suất lên đến 4 × 900 W RMS @ 4 Ω, nó hỗ trợ cả hệ thống loa trở kháng thấp và cao (70 V / 100 V) cũng như chế độ Bridge, có thể cấu hình theo từng cặp kênh để thích ứng với nhiều nhu cầu lắp đặt khác nhau. Được trang bị DSP tích hợp với ma trận nội bộ và hai cổng Ethernet với bộ chuyển mạch tích hợp, DARA-4B900 cho phép quản lý âm thanh chính xác và tích hợp liền mạch vào các hệ thống mạng có khả năng mở rộng. Khả năng tương thích hoàn toàn với dòng PULSO cho phép điều khiển và giám sát từ xa thông qua ứng dụng di động hoặc giao diện web, biến nó thành một giải pháp hiệu quả và đáng tin cậy cho các hệ thống lắp đặt cố định hiện đại trên nhiều ứng dụng.Bộ khuếch đại công suất Class D 4 kênh với thiết kế hiệu suất cao.

ĐẶC TRƯNG

• Bộ khuếch đại công suất Class D 4 kênh với thiết kế hiệu suất cao.
• Công suất đầu ra 4 × 900 W RMS @ 4 Ω.
• Hỗ trợ trở kháng 2 Ω, 4 Ω, 8 Ω, điện áp 70 V, 100 V và chế độ cầu nối (có thể cấu hình theo từng cặp kênh).
• 4 đầu vào cân bằng tương tự với ma trận kỹ thuật số 4 × 4 bên trong.
• Bộ xử lý tín hiệu số (DSP) tích hợp giúp xử lý âm thanh nâng cao và tối ưu hóa hệ thống.
• Bao gồm các thiết lập EQ loa Ecler có sẵn.
• Hai cổng Ethernet tích hợp bộ chuyển mạch để kết nối mạng nối tiếp.
• Điều khiển và cấu hình từ xa thông qua dòng sản phẩm PULSO (Ứng dụng Android / iOS).
• Giao diện web tích hợp để thiết lập, giám sát và điều khiển.
• Chức năng tự động chờ giúp tiết kiệm năng lượng.
• Hệ thống bảo vệ toàn diện (nhiệt, quá tải, ngắn mạch, kẹp).
• Các đầu nối Euroblock an toàn giúp đảm bảo đấu dây chắc chắn.

Mặt trước có thể khóa bằng phần mềm để ngăn chặn truy cập trái phép.

THÔNG SỐ KỸ THUẬT

AMPLIFIER ECLER DARA-4B900

KÊNH

Số lượng kênh đầu ra: 4

Loại kết nối đầu ra: Đầu nối Euroblock 2 chân. Khoảng cách giữa các chân: 5,08 mm

Cấu hình đầu ra: 2Ω, 4Ω, 8Ω, 100V, 70V và 4/8Ω ở chế độ cầu nối

Số lượng kênh đầu vào: 4

Loại kết nối đầu vào: Đầu nối Euroblock 3 chân, cân bằng, khoảng cách giữa các chân 3,5 mm

Cấu hình đầu vào: Ma trận kỹ thuật số 4 đầu vào x 4 đầu ra

-CÔNG SUẤT ĐẦU RA - Tất cả các kênh hoạt động ở tần số 1kHz, hệ số khuếch đại 9dB và độ méo hài tổng 1% (THD).

Công suất đầu ra tối đa ở trở kháng 8Ω: 550 W

Công suất đầu ra tối đa ở trở kháng 4Ω: 900 W

Công suất đầu ra tối đa ở trở kháng 2Ω: 1600 W

Công suất đầu ra tối đa ở chế độ cầu 4Ω: 3200 W

Công suất đầu ra tối đa ở chế độ cầu 8Ω: 1600 W

Công suất đầu ra tối đa ở 100V: 900 W

Công suất đầu ra tối đa ở 70V: 900 W

-CÔNG SUẤT ĐẦU RA - Kênh đơn hoạt động ở tần số 1kHz, hệ số khuếch đại 9dB và độ méo hài tổng 1% (1% THD).

Công suất đầu ra tối đa ở trở kháng 8Ω: 550 W

Công suất đầu ra tối đa ở trở kháng 4Ω: 900 W

Công suất đầu ra tối đa ở trở kháng 2Ω: 1600 W

Công suất đầu ra tối đa ở chế độ cầu 4Ω: 3200 W

Công suất đầu ra tối đa ở chế độ cầu 8Ω: 1600 W

Công suất đầu ra tối đa ở 100V: 900 W

Công suất đầu ra tối đa ở 70V: 900 W

-TÍN HIỆU

Độ lợi điện áp: 36dB

Độ nhạy đầu vào: 0 dBV, 2,21 dBu, 1 Vrms

Trở kháng đầu vào: 20kΩ cân bằng

Mức đầu vào tối đa: +20,8dBV, 23 dBu

Đáp ứng tần số: 15Hz - 22kHz (-3dB, 1W với mọi tải)

THD + Nhiễu: <0,1% ( @1kHz, từ 0,1W đến công suất tối đa)

Tỷ lệ tín hiệu trên nhiễu (SNR): 97,8 dBa

Nhiễu xuyên âm: >90 dB (@1kHz)

CMRR: > 52 Typ (từ 20Hz đến 20kHz)

-NGUỒN ĐIỆN

Nguồn điện: Bộ nguồn chuyển mạch (SMPS) đa năng, có điều chỉnh với PFC.

yêu cầu nguồn điện xoay chiều: 100-240 V @ 50-60Hz (±10%)

Hiệu chỉnh hệ số công suất: > 0,96

Đầu nối nguồn điện xoay chiều: Đầu vào IEC C14

-CÔNG SUẤT & NHIỆT @230VAC - 1/4 CÔNG SUẤT, @ 4Ω (tất cả các kênh hoạt động)

Power:1236 W, 1300 VA

Mức tiêu thụ hiện tại: 5,7 Arms

Tổn thất nhiệt: 289 kcal/giờ, 1146 BTU/giờ

-CÔNG SUẤT & NHIỆT @230VAC - 1/8 CÔNG SUẤT, @ 4Ω (tất cả các kênh hoạt động)

Power: 692,5 W, 744 VA

Mức tiêu thụ hiện tại: 3,25 Arms

Tổn thất nhiệt: 208,6 kcal/giờ, 827,7 BTU/giờ

-CÔNG SUẤT & NHIỆT @230VAC - CHẾ ĐỘ CHỜ

Power: 100 W, 163 VA

Mức tiêu thụ hiện tại: 0,71 Cánh tay

Tổn thất nhiệt: 86 kcal/giờ, 341,3 BTU/giờ

-CẤP ĐIỆN & SƯỞI ẤM @230VAC - CHẾ ĐỘ CHỜ/NGỦ

Power: 4,8 W, 81 VA

Mức tiêu thụ hiện tại: 0,35

Tổn thất nhiệt: 4,1 kcal/giờ, 16,4 BTU/giờ

-CÔNG SUẤT & NHIỆT @120VAC - 1/4 CÔNG SUẤT, @ 4Ω (tất cả các kênh hoạt động)

Power: 1321 W, 1337 VA

Mức tiêu thụ hiện tại: 11,45 cánh tay

Tổn thất nhiệt: 362,1 kcal/giờ, 1436,9 BTU/giờ

-CÔNG SUẤT & NHIỆT @120VAC - 1/8 CÔNG SUẤT, @ 4Ω (tất cả các kênh hoạt động)

Power: 725 W, 739 VA

Mức tiêu thụ hiện tại: 6,27 Arms

Tổn thất nhiệt: 236,5 kcal/giờ

-CÔNG SUẤT & NHIỆT @120VAC - CHẾ ĐỘ CHỜ

Power: 97,6 W, 118 VA

Mức tiêu thụ hiện tại: 0,97 Arms

Tổn thất nhiệt: 83 kcal/giờ, 329,4 BTU/giờ

CẤP NGUỒN & SƯỞI ẤM @120VAC - CHẾ ĐỘ CHỜ/NGỦ

Power: 4,2 W, 27,3 VA

Mức tiêu thụ hiện tại: 0,23 Arms

Tổn thất nhiệt: 3,6 kcal/giờ, 14,3 BTU/giờ

-CÔNG NGHỆ

Công nghệ khuếch đại, Class D

Tiết kiệm năng lượng: Chức năng tự động chờ có thể lựa chọn

Hiệu quả: 74% (1/4 công suất, @ 4Ω)

Làm mát: 2 Fans

Độ ồn quạt tối đa: 57 dBA

-DSP

Bộ chuyển đổi AD: Bộ nhớ Tandem™ 24 bit @ 48 kHz,
dải động 105 dB-A, độ méo hài tổng THD+N 0.0018%.

Bộ chuyển đổi DA: Bộ nhớ Tandem™ 24 bit @ 48 kHz, dải động 120 dB, độ méo hài tổng,THD+N 0.001%.

Bộ chuyển đổi tốc độ mẫu: 24 bit @ 48 kHz

Độ chính xác bên trong: số thực dấu phẩy động 32 bit

Độ trễ: 1,5 ms

Bộ nhớ/Cài đặt sẵn: 15 cài đặt sẵn cho amply, 40 cài đặt sẵn cho loa (22 cài đặt sẵn của Ecler + 18 cài đặt sẵn tùy chỉnh)

Độ trễ: 20 ms (đầu vào) + 300 ms (đầu ra) để căn chỉnh thời gian

Bộ cân bằng: FIR tùy chỉnh, IIR tham số: Đỉnh, Dải tần thấp, Dải tần cao, AllPass 1st, AllPass 2nd, Dải tần thấp tổng quát, Dải tần cao tổng quát, Butterworth dải tần thấp, Butterworth dải tần cao, Bessel dải tần thấp, Bessel dải tần cao

Bộ giới hạn: Bộ giới hạn điện áp RMS và điện áp đỉnh

Xử lý kỹ thuật số: 32 bit

Xử lý đầu vào: Bộ trễ, EQ tham số và đồ họa, bộ nén

Xử lý đầu ra: Độ trễ, EQ tham số và đồ họa, phân cực, bộ nén, bộ lọc FIR, giới hạn RMS và đỉnh.

Tính năng khác: Quản lý cài đặt sẵn, Bảng điều khiển và Người dùng, Ma trận nội bộ, Tùy chọn liên kết và âm thanh nổi, Chế độ chờ tự động có thể lựa chọn, Phạm vi hoạt động của bảng điều khiển, Núm xoay và Ma trận GPI, Cài đặt loa tùy chỉnh và Ecler, Thông số mạng, Công cụ tìm kiếm, Điều khiển và cấu hình từ xa thông qua ứng dụng PULSO Series (Android / iOS)

-CÁC TÍNH NĂNG BẢO VỆ

Bảo vệ AC

Bảo vệ DC

Bảo vệ HF

Bảo vệ ngắn mạch

Bộ giới hạn clip

Bảo vệ nhiệt

-KẾT NỐI ĐIỀU KHIỂN TỪ XA

GPIs: 4 chân GPI (0-10V)

Tắt tiếng bên ngoài:có

KIỂM SOÁT KHU VỰC

Bộ suy giảm: Các núm điều khiển bảng điều khiển phía trước có thể gán chức năng

Cài đặt chế độ đầu ra: Công tắc DIP ở mặt sau được chia theo từng cặp kênh:
BRIDGE/2Ω/4Ω/8Ω/70V/100V

-CÀI ĐẶT

Bộ suy giảm: Các núm điều khiển bảng điều khiển phía trước có thể gán chức năng

Cài đặt đầu ra

Lựa chọn điện áp đầu ra 2Ω/4Ω/8Ω/70V/100V/Chế độ cầu nối theo từng cặp kênh.

Chức năng tự động chờ: Cài đặt bởi ứng dụng web nhúng

Ngưỡng chờ tự động: -40dB

Thời gian chờ tự động: 90 giây

Bật/Tắt nguồn: Công tắc bảng điều khiển phía trước

-KẾT NỐI

Ethernet: Ethernet Base-Tx 100Mb CAT5, phạm vi lên đến 100m.
Cổng RJ-45 phụ để kết nối nối tiếp.

Lập trình và điều khiển: Ứng dụng web nhúng

-GIÁM SÁT

Có tín hiệu: Đèn LED báo hiệu (màu xanh lá cây) cho mỗi kênh

Cắt tỉa: Đèn LED CLIP (màu đỏ) cho mỗi kênh

Bảo vệ: Đèn LED TH/PROT (màu đỏ) cho mỗi kênh

Chờ: CHẾ ĐỘ CHỜ (Màu cam) cho mỗi kênh

Tắt tiếng: Đèn LED báo tắt tiếng (màu trắng) cho mỗi kênh

Giới hạn: Đèn LED TH/PROT (Màu đỏ)

Nhiệt: Đèn LED TH/PROT (màu đỏ) cho mỗi kênh

Dữ liệu: Đèn LED dữ liệu (màu trắng) trên mỗi đơn vị

-UP:

Đèn LED báo trạng thái bật (màu xanh lá cây) trên mỗi thiết bị

-BỘ CHUYỂN ĐỔI ÂM THANH

Tốc độ lấy mẫu: 48 kHz

Dải động: 112 Db

-THUỘC TÍNH

Nhiệt độ hoạt động: -20⁰ đến 40⁰ C
-4⁰ đến 104⁰ F

Độ ẩm hoạt động: Độ ẩm tương đối 10-90%, không ngưng tụ.

Nhiệt độ bảo quản: -40⁰ đến 70⁰ C, -40⁰ đến 158⁰ F

Độ ẩm bảo quản: Độ ẩm tương đối 10-95%, không ngưng tụ.

Tùy chọn cài đặt: Lắp đặt và để bàn trong tủ rack 19"

Phụ kiện đi kèm: Dây nguồn EU, bộ chuyển đổi dây nguồn Anh, Mỹ và Trung Quốc, dây nguồn IEC, đầu nối điều chỉnh âm lượng từ xa (GPI), đầu nối tắt tiếng ngoài, 4 đầu nối Euroblock 3 chân (đầu vào), 2 đầu nối Euroblock 4 chân (đầu ra), thẻ bảo hành, bộ giá đỡ phía sau, chân đế cao su 3M (4 cái).

Kích thước: 482,6 x 44 x 414 mm / 19 x 1,73 x 16,30 inch (Rộng x Cao x Sâu)

Cân nặng: 7,65 kg / 16,87 lb

Kích thước vận chuyển: 590 x 80 x 590 mm / 23.23 x 3.15 x 23.23 in. (Rộng x Cao x Sâu)

Trọng lượng vận chuyển: 10,74 kg / 23,68 lb
